Как надежный поставщик крановых канатных барабанов, я неоднократно обсуждал с профессионалами отрасли различные компоненты и их функции. Часто возникает вопрос: «Какова функция фланца на барабане кранового троса?» В этом сообщении блога я подробно расскажу об этом важнейшем компоненте и объясню его значение в работе крановых барабанов с тросами.
1. Понимание основ работы крановых канатных барабанов
Прежде чем мы обсудим фланец, давайте кратко разберемся с самим барабаном кранового троса. Барабан кранового троса представляет собой цилиндрическое устройство, на которое наматывается трос. Он играет центральную роль в подъемном механизме крана, позволяя наматывать и разматывать трос для подъема и опускания грузов. Барабан обычно приводится в движение двигателем через коробку передач, а его вращение управляет движением троса.
2. Роль фланца
Фланец представляет собой выступающий край или ободок на внешней окружности барабана кранового троса. Он выполняет несколько важных функций, которые способствуют безопасной и эффективной работе крана.
2.1. Предотвращение перекручивания троса
Одной из основных функций фланца является предотвращение скатывания троса с барабана. В процессе работы крана трос наматывается и разматывается вокруг барабана. Если бы не было фланцев, трос мог бы легко соскользнуть с края барабана, особенно при подъеме или опускании груза с большой скоростью или при резких движениях. Это может привести к серьезным авариям, таким как падение груза или запутывание троса, что может привести к повреждению крана и создать значительную угрозу безопасности операторов и находящегося рядом персонала.
Фланцы действуют как барьеры, удерживающие трос внутри барабана. Они спроектированы так, чтобы быть достаточно высокими, чтобы трос не перепрыгивал через них при нормальных условиях эксплуатации. Например, в крупногабаритном промышленном кране, используемом в морском порту, фланцы обеспечивают удержание тяжелого троса на барабане при подъеме и перемещении больших контейнеров.
2.2. Направление троса
Фланец также помогает направлять трос при его намотке и разматывании вокруг барабана. Это гарантирует, что трос будет правильно выровнен и упорядочен на барабане. Это важно для сохранения целостности троса и предотвращения его перекручивания или повреждения. Когда трос правильно направляется с помощью фланцев, он меньше изнашивается, что продлевает срок его службы.
В хорошо спроектированном канатном барабане крана фланцы имеют такую форму, что они постепенно направляют трос на поверхность барабана. Это снижает нагрузку на трос и помогает добиться более равномерного распределения нагрузки по барабану. Например, в башенном кране, используемом на строительных объектах, правильное направление троса с помощью фланцев имеет важное значение для плавной и эффективной работы.
2.3. Защита барабана и окружающих компонентов
Фланец обеспечивает дополнительный уровень защиты барабана и окружающих компонентов. Он может предотвратить попадание посторонних предметов, таких как мусор, пыль или мелкие инструменты, в область между тросом и барабаном. Эти посторонние предметы могут вызвать истирание или повреждение троса и поверхности барабана, что приведет к преждевременному выходу из строя компонентов.
Более того, фланцы также могут защитить барабан от физических повреждений. В загруженной промышленной среде существует риск случайного удара барабана другим оборудованием или предметами. Фланцы действуют как буфер, поглощая часть ударов и снижая вероятность повреждения барабана.
3. Особенности проектирования фланцев
При проектировании фланцев кранового канатного барабана необходимо учитывать несколько факторов.
3.1. Высота и толщина
Высота фланца является критическим параметром конструкции. Его должно быть достаточно, чтобы предотвратить скатывание троса с барабана, но не настолько высоко, чтобы это вызывало чрезмерную нагрузку на трос или делало барабан слишком громоздким. Толщина фланца также важна, поскольку он должен быть достаточно прочным, чтобы выдерживать силы, действующие со стороны троса, и любые потенциальные удары.
Например, в кране малой грузоподъемности, используемом в мастерской, фланцы могут быть относительно короче и тоньше по сравнению с фланцами крана большой грузоподъемности, используемого в тяжелой промышленности.
3.2. Выбор материала
Материал, используемый для фланцев, должен быть прочным, долговечным и устойчивым к износу и коррозии. Распространенные материалы включают сталь, которая обеспечивает высокую прочность и хорошие механические свойства. В некоторых случаях для улучшения характеристик фланцев могут использоваться специальные сплавы или покрытия, особенно в суровых условиях, когда кран подвергается воздействию влаги, химикатов или экстремальных температур.
3.3. Форма и контур
Форма и контур фланцев также могут влиять на их производительность. Хорошо спроектированный фланец должен иметь гладкую и закругленную кромку, чтобы свести к минимуму нагрузку на трос при его движении по барабану. Некоторые фланцы могут иметь коническую форму, что помогает более эффективно направлять трос.
4. Техническое обслуживание фланцев
Правильное обслуживание фланцев необходимо для обеспечения продолжительной безопасной и эффективной работы барабана кранового каната.
4.1. Инспекция
Необходимо проводить регулярные проверки на наличие признаков износа, повреждения или деформации фланцев. Трещины, вмятины или чрезмерный износ фланцев могут поставить под угрозу их способность выполнять свои функции. Любые поврежденные фланцы следует немедленно отремонтировать или заменить во избежание несчастных случаев.
4.2. Очистка
Фланцы следует содержать в чистоте, чтобы предотвратить скопление грязи, мусора и ржавчины. Регулярная очистка поможет сохранить гладкость поверхности фланцев и снизить риск истирания троса.
4.3. Смазка
В некоторых случаях может потребоваться смазка фланцев для уменьшения трения между тросом и фланцами. Это может помочь продлить срок службы как троса, так и фланцев.
5. Сопутствующие компоненты крана

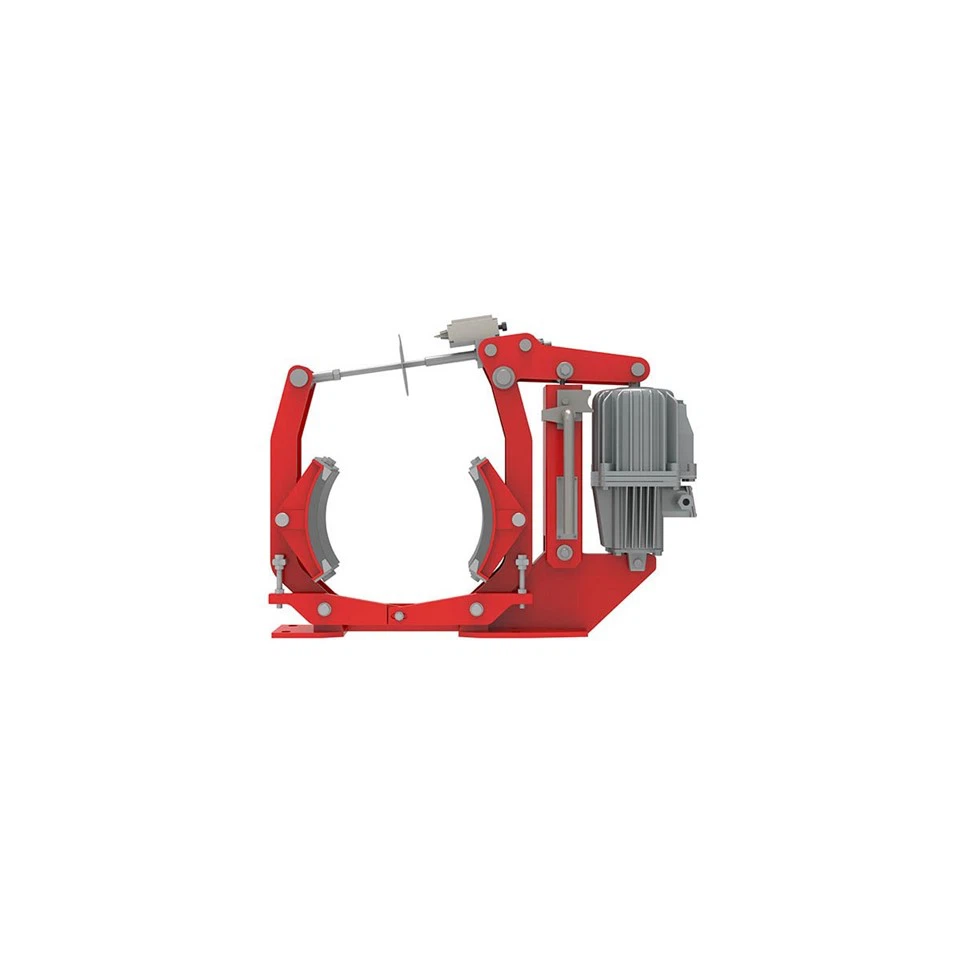

Помимо фланца на барабане кранового троса, в крановой системе есть и другие важные компоненты. Например,Гидравлический барабанный тормоз серии YWZ4 | Поставщик тормозов промышленных крановЭто важнейшее защитное устройство, помогающее контролировать движение крана. Он может быстро остановить вращение барабана в случае возникновения чрезвычайной ситуации или когда необходимо удержать груз на месте.
Гидравлический тормоз кранаявляется еще одним важным компонентом, обеспечивающим надежное тормозное усилие. Он предназначен для совместной работы с канатным барабаном и другими частями крана, обеспечивая безопасную и эффективную работу.
Кран переменный - частотный приводиспользуется для управления скоростью и крутящим моментом двигателя крана. Это позволяет точно контролировать движение канатного барабана, что важно при работе с различными типами грузов.
6. Заключение и призыв к действию
В заключение отметим, что фланец на барабане кранового каната играет жизненно важную роль в безопасной и эффективной работе крана. Он предотвращает перекручивание троса, направляет его и защищает барабан и окружающие его компоненты. Правильная конструкция, техническое обслуживание и выбор фланцев необходимы для обеспечения долговечности и надежности крана.
Если вы ищете высококачественные барабаны для крановых тросов или у вас есть какие-либо вопросы о функции фланца или других компонентов крана, мы здесь, чтобы помочь. Наша команда экспертов может предоставить вам подробную информацию и рекомендации по лучшим решениям для ваших конкретных потребностей. Свяжитесь с нами сегодня, чтобы начать обсуждение требований к компонентам вашего крана и изучить возможности совместной работы.
Ссылки
- «Справочник по проектированию и эксплуатации кранов», Ассоциация промышленных кранов.
- «Канатная технология», Ассоциация производителей канатов
- Различные отраслевые исследовательские работы по безопасности кранов и проектированию компонентов.
